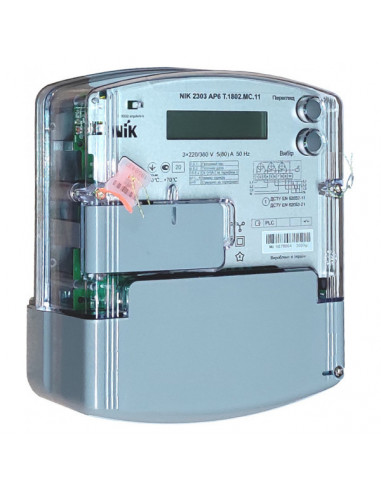

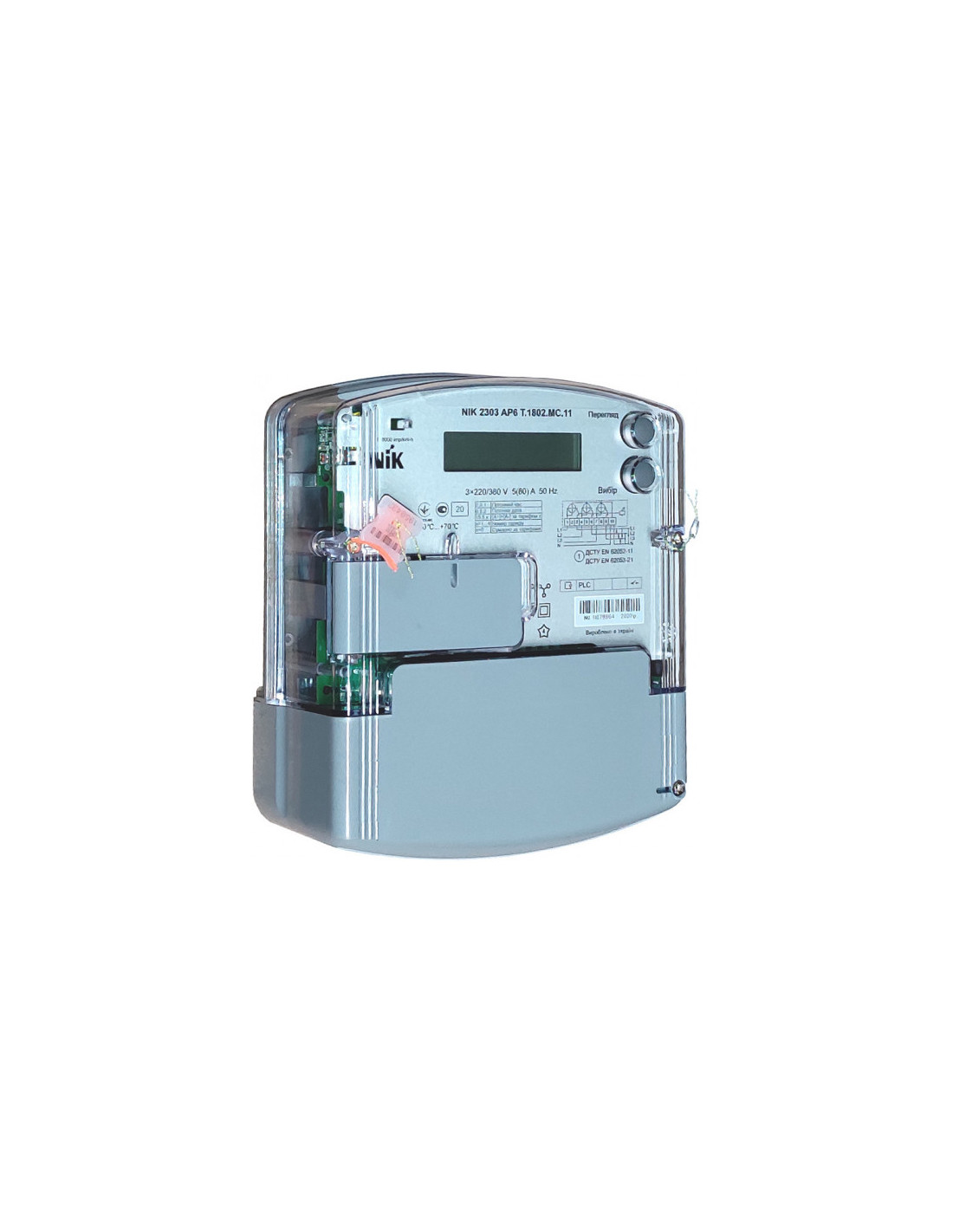

Многотарифные счетчики типа НІК 2303 предназначены для измерения активной энергии (НІК 2303L АххТ) и активно-реактивной энергии (НІК 2303L АРххТ) в прямом и обратном направлениях, активной, реактивной и полной мощности, коэффициента мощности, среднеквадратического значения напряжения и силы тока. Могут использоваться для организации многотарифного учета электроэнергии, угла сдвига фаз в трехфазных трехпроводных и четырехпроводных цепях переменного тока, а также в автоматизированных системах контроля и учета электроэнергии (АСКУЭ). Имеют три способа подключения к цепям генератора и нагрузки: прямое подключение по напряжению и току (НІК 2303L АПхТ, НІК 2303L АРПхТ), трансформаторное подключение по напряжению и току (НІК 2303L АТхТ, НІК 2303L АРТхТ) и комбинированное, т.е. прямое подключение по напряжению и трансформаторное по току (НІК 2303L АКхТ, НІК 2303L АРКхТ).
Каждая модель многотарифного счетчика типа НІК 2303L имеет импульсные выходы по каждому виду измеряемой энергии и оптопорт. По требованию заказчика, в счетчики может быть установлен один из следующих дополнительных интерфейсов: интерфейс по радиоканалу (ZigBee), электрический интерфейс токовая петля 20 мА, PLC или RS-485 для дистанционной передачи данных.
В зависимости от исполнения счетчики могут иметь релейный выход, реле управления нагрузкой, датчик магнитного и электромагнитного поля.
Измерение активной энергии в прямом и обратном направлении и реактивной энергии в прямом направлении, по одному или нескольким тарифам в трехфазных трехпроводных и четырехпроводных цепях переменного тока, с трансформаторным и/или прямым подключением по напряжению и току;
- класс точности для измерения активной энергии по ДСТУ EN 62053-21 – 1,0;
- класс точности для измерения активной энергии по ДСТУ EN 50470-1 и ДСТУ EN 50470-3 – В;
- класс точности для измерения реактивной энергии по ДСТУ EN 62053-23 – 2,0;
- номинальное напряжение – 3×220/380 В, 3х230/400 В, 3х240/416 В или 3×57,7 В/100 В (в зависимости от исполнения);
- частота – 50 Гц;
- номинальная сила тока – 5 А;
- максимальная сила тока – 10 А, 80 А или 120 А (в зависимости от выполнения);
- степень защиты – IP54;
- наличие оптического порта для программирования и считывания данных;
- количество разрядов ЖКИ – 6 + 3;
- для многотарифного выполнения: до 4-х тарифов и 12 временных зон с автоматическим переходом на зимнее и летнее время;
- межповерочный интервал – 10 лет;
- средний срок эксплуатации (до первого капитального ремонта) – 24 года.
