Шины для щитков

Шина фазная 1P 16мм² 12M
Доступно
Все для монтажа
Hager
3.12.142245
215,38 грн
Вилочная соединительная шина применяется для подключения однополюсных автоматических выключателей Hager в щитке электрораспределения.
Шина вилочная 3-полюсная на...
Доступно
Шины для щитков
114826
1 229,09 грн
Вилочная соединительная шина применяется для подключения трёхполюсных автоматических выключателей в щитке электрораспределения.Подробнее: https://hager-shop.com.ua/shina_soedinitelnaya_vilochna_3-polyusna_na_57_moduley_s_izolyatsiey_10mm2_kdn363b
Шина штыревая 3-полюсна на...
Доступно
Все для монтажа
5.2.1.95498
337,76 грн
Штыревая соединительная шина применяется для подключения трехполюсных автоматических выключателей Hager в щитке электрораспределения.
Шина вилочная 2-полюсная на...
Доступно
Шины для щитков
5.2.1.114825
1 112,95 грн
Вилочная соединительная шина применяется для подключения двухполюсных автоматических выключателей в щитке электрораспределения.Подробнее: https://hager-shop.com.ua/shina_soedinitelnaya_vilochna_2-polyusna_na_56_moduley_s_izolyatsiey_10mm2_kdn263b

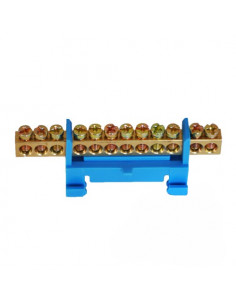

Шина нулевая с изолятором BC-507 6х9 7 отв на DIN-рейку АСКО
Доступно
Шины для щитков
АСКО-УКРЕМ
3.9.2.84250
40,40 грн
Нулевая шина предназначена для удобства соединения проводников и применяется в щитовом оборудовании для соединения 0-х рабочих и 0-х защитных проводов. При подключении медных многожильных проводов их стоит оконцевать наконечниками-гильзами. Шина изготовлена из латуни + ПВХ изолятор.
Шина N "нуль" на DIN-рейку...
Доступно
Шины для щитков
IEK
3.9.1.76684
243,72 грн
Предназначена для закрепления на 35 мм DIN рейке или винтами на панели щита. Применяется при комплектации щитового оборудования и подсоединение нулевого провода, проводов заземления, а также фазных проводников. Каждая шина заземлена отдельно. Изготовлены из самозатухающего пластика и высококачественных проводников.
Шина N "нуль" на DIN-рейку...
Доступно
Шины для щитков
IEK
3.9.1.76686
433,69 грн
Предназначена для закрепления на 35 мм DIN рейке или винтами на панели щита. Применяется при комплектации щитового оборудования и подсоединение нулевого провода, проводов заземления, а также фазных проводников. Каждая шина заземлена отдельно. Изготовлены из самозатухающего пластика и высококачественных проводников.
Шина фазная 1P 10мм² 57M...
Доступно
Все для монтажа
5.2.1.114824
669,28 грн
Вилочная соединительная шина применяется для подключения однополюсных автоматических выключателей Hager в щитке электрораспределения.Подробнее: https://hager-shop.com.ua/shina_vilochnaya_1-faznaya_na_56_mod_kdn163b
Шина нулевая...
Доступно
Все для монтажа
E.Next
3.11.95915
69,96 грн
Нулевая шина предназначена для удобства соединения проводников
Шина нулевая на DIN-рейку...
Доступно
Все для монтажа
E.Next
3.11.164706
63,84 грн
К нулевой шине подсоединяются "нулевые" или заземляющие провода в распредельтельных щитах, шкафах управления и в другом электротехническом оборудовании. Сечение присоединяемого провода: мм² С наконечником — 1,5-6,0х7, 6-16х2, 10-16х2; без наконечника — 2,5-6х7, 10-25х2, 10-35х2.
Шина соединительная ШС-U 3...
Доступно
Все для монтажа
3.9.2.159847
671,02 грн
Шина соединительная ШС-U 3 полюса АСКО предназначена для обеспечения надежного и безопасного электрического соединения в распределительных системах.

Шины соединительные для щитков: как выбрать

Шины соединительные используются как токопроводящий элемент в электрических цепях при монтаже современного электрооборудования. Они дают возможность быстро, удобно и безопасно присоединять модульные устройства (автоматические выключатели, дифференциальные автоматы, выключатели нагрузки и дифференциальные выключатели). В сравнении с проводным соединением, этот способ обеспечивает жесткость и компактность.

Соединительные шины – назначение и характеристики

Соединительная шина изготавливается из медных, латунных, алюминиевых или стальных пластин, заключенных в пластиковый корпус. Последний выполняют из изоляционного, негорючего материала. Поскольку медь не ржавеет, имеет низкое сопротивление и хорошую проводимость, этот металл наиболее часто используют для данных изделий.

По форме шины чаще плоские и прямоугольные, либо имеют вид усеченной трапеции. Такое строение способствует их компактному размещению. Также встречаются шины в виде штырей или усиков (вилки).

По конструкции шины бывают:

  • разборные (крепятся болтами или винтами);
  • неразборные (имеют цельное металлическое соединение);
  • сборные ответвительные (монтируются в щитах специального назначения);
  • жесткие или гибкие (соответственно облегчают монтаж модульных приборов в щитках и распределительных сетях).

Шина электрическая крепится в щитке на стандартную DIN рейку или на панель с помощью винтов.

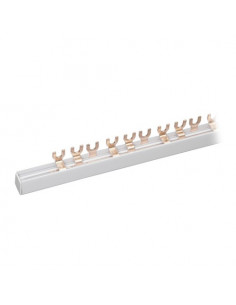

Шина соединительная для автоматических выключателей (или «гребенка») выпускается двух типов:

  • Fork (вилка) – для зажимов под гайку (этот тип часто используют европейские бренды при монтаже оборудования);
  • PIN (штырь) – универсальной конструкции, подходит для любых автоматов.

Выбор конкретного типа зависит от назначения щита, в котором устройство будет размещено. Длина изделий — стандартная (1 м) или 22 см. Модели рассчитаны на определенный номинальный ток.

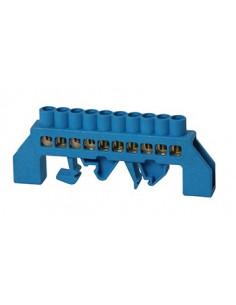

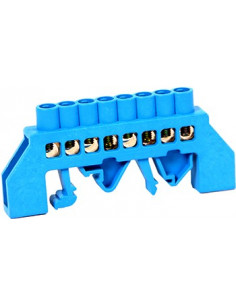

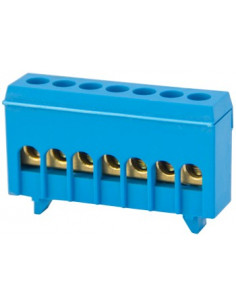

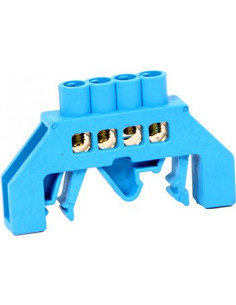

Нулевые шины

Выполняются из латуни. Предназначены они для присоединения нулевых и заземляющих проводников в электрощитах. На сайте можно увидеть ряд моделей, отличающихся количеством отверстий (10, 14, 16, 20, 24 и 71), наличием или отсутствием DIN изолятора из ПВХ. Подключение к таким шинам многожильных медных проводов рекомендуется делать, предварительно надев на них специальные наконечники, называемые гильзами.

На сайте оптового магазина электрики «Сокол» представлен богатый ассортимент продукции известной международной торговой марки «ИЭК» (Россия). Цены варьируются в зависимости от комплектации и назначения. Магазин предлагает модификации, выполненные в широкой цветовой гамме, с разным количеством рядов, полюсов (1Р, 2Р, 3Р, 4Р), шагом, длиной.

Купить нужную модель можно через интернет или в специализированном магазине по адресу: г. Днепр, ул. Юрия Савченко, 17.
