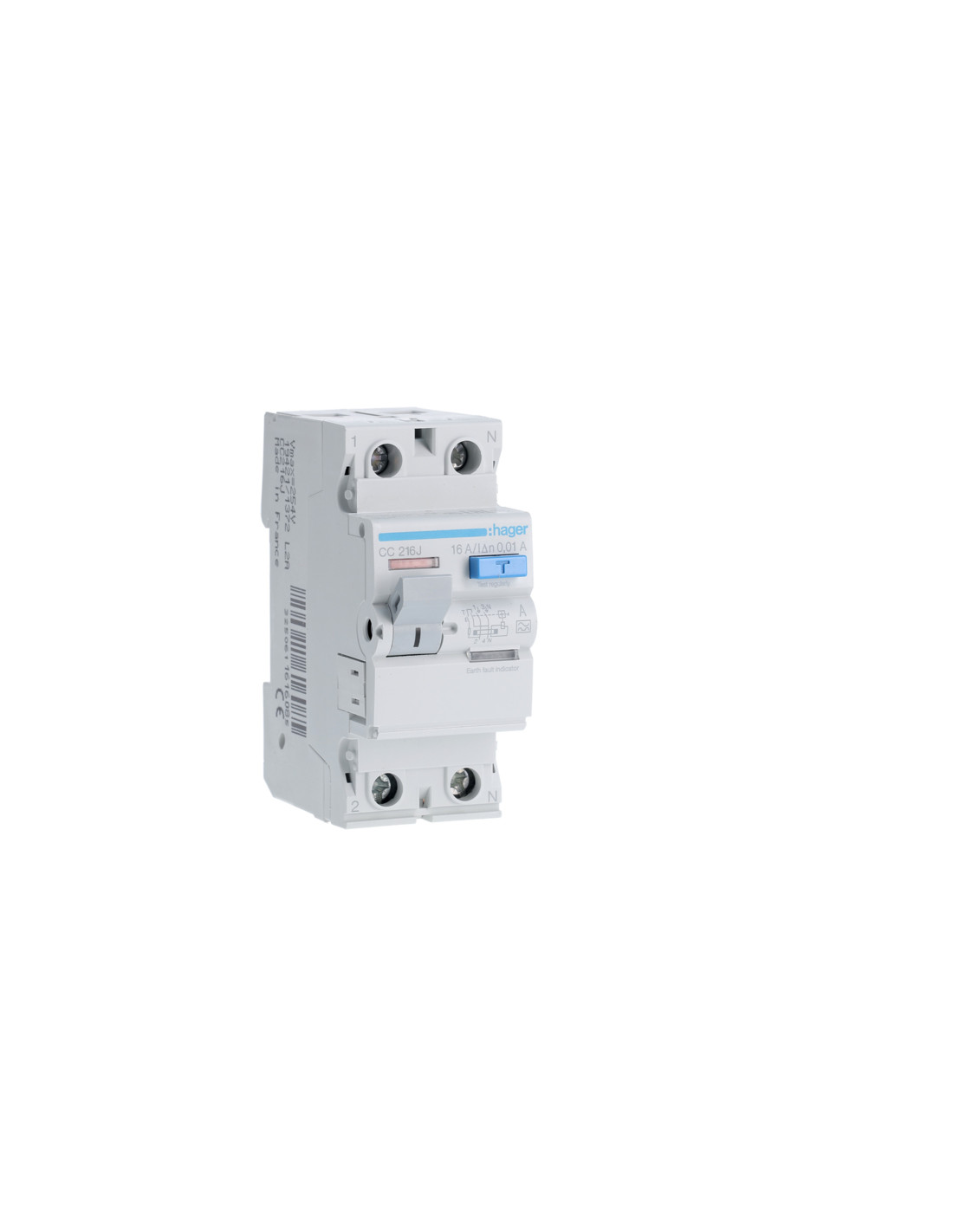

Дифреле (ПЗВ) 2P 16A 10mA A CC216J

 Так как УЗО CD226J контролирует ток утечки, его можно также использовать для контроля состояния изоляции, тем самым, обеспечивая дополнительную защиту от пожара.Дифференциальное реле CD226J является электромагнитным устройством, имеет магнитную цепь в виде кольцевого сердечника, по которому проходит течение основного тока. При возникновении на стороне потребителя тока утечки векторное равновесие нарушается, и по измерительной обмотке начинает протекать ток, пропорциональный току утечки и реле срабатывает.

Основные данные дифреле CC216J (Hager):

– Цепь: однофазная.

– Чувствительность (ТИП) : А

– Номинальный ток: 16А

– Ток утечки: 10mA (0,01А).

– Подключение: винтовое.

– Ширина модуля: 2.

Дополнительные данные:

– Посадочное место: стандартная дин-рейка (35мм).

– Отключающая способность: 6kA. (с дополнительным автоматическим выключателем).

– Расчетное напряжение: 127/230В~ +6%, 50/60 Гц.

– Чувствительность к импульсному току и устойчивость к ударному току до 250А

– Приспособлены для последующей установки дополнительных устройств.

– Возможен одиночный демонтаж с системы фазных шин.

– С удобными для монтажа клеммами Bi-Connect.

– Защита от прикосновения.

Подключение:

Многожильные проводники: 16 мм².

Монолитные проводники: 25 мм².

Назначение устройства защитного отключения (Hager CC216J)

Устройства защитного отключения, в том числе дифреле CC216J, были разработаны для защиты людей, животных от поражения током при прямом или непрямом контакте до электрического оборудования, которое находится под напряжением.

Так как УЗО CC216J контролирует ток утечки, его можно также использовать для контроля состояния изоляции, тем самым, обеспечивая дополнительную защиту от пожара.

Принцип действия

Дифференциальное реле CC216J является электромагнитным устройством, имеет магнитную цепь в виде кольцевого сердечника, по которому проходит течение основного тока. Вторичная обмотка питает реле.

При возникновении на стороне потребителя тока утечки векторное равновесие нарушается, и по измерительной обмотке начинает протекать ток, пропорциональный току утечки и реле срабатывает.

Функция дифференциального реле может быть встроенной в автоматический выключатель такие устройства называются – дифференциальными автоматическими выключателями (дифавтоматами)
